修订历史

Version	Date	Author	Change expression
1.0	2021-11-25	蒋子杨	初始版本
1.1	2021-11-30	陈驰	丰富概述章节的描述

概述

DTU的GUI工具，主要用来在PC端调试DTU的功能，DTU所有开放出来的功能，在GUI工具上均有对应的调试模块。
GUI工具配合QuecPython开发板，可作为终端产品开发前的快速原型验证。
进入我司的QuecPython资源下载页面，可查找并下载DTU的GUI工具（目前仅支持Windows系统，但GUI使用跨平台工具开发，十分容易扩展到Ubuntu或Mac平台）。

运行DTU GUI 工具

双击打开DTU GUI工具

运行后的DTU GUI的工具

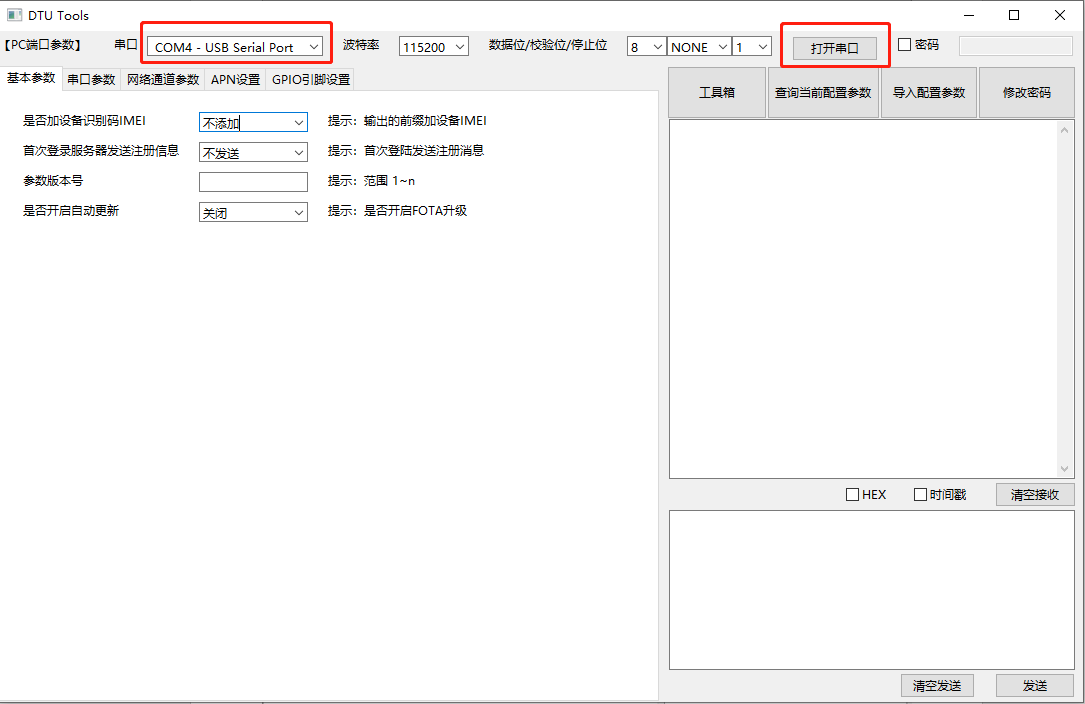

打开串口

DTU GUI 功能介绍

工具箱

目前工具箱的查询功能如下：

查询IMEI号
查询本机号码
查询版本号
查询信号强度
诊断查询
查询ICCID
查询ADC电压
查询GPIO信息
查询电池电压
查询温湿度
查询网络连接状态
查询基站状态
基站定位

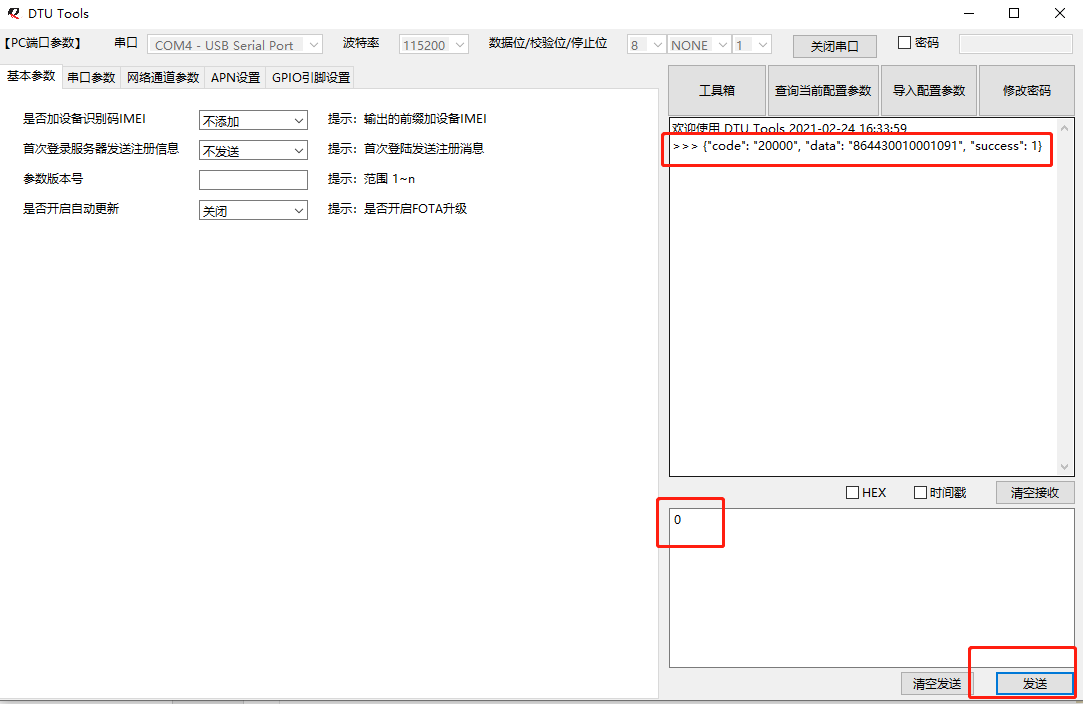

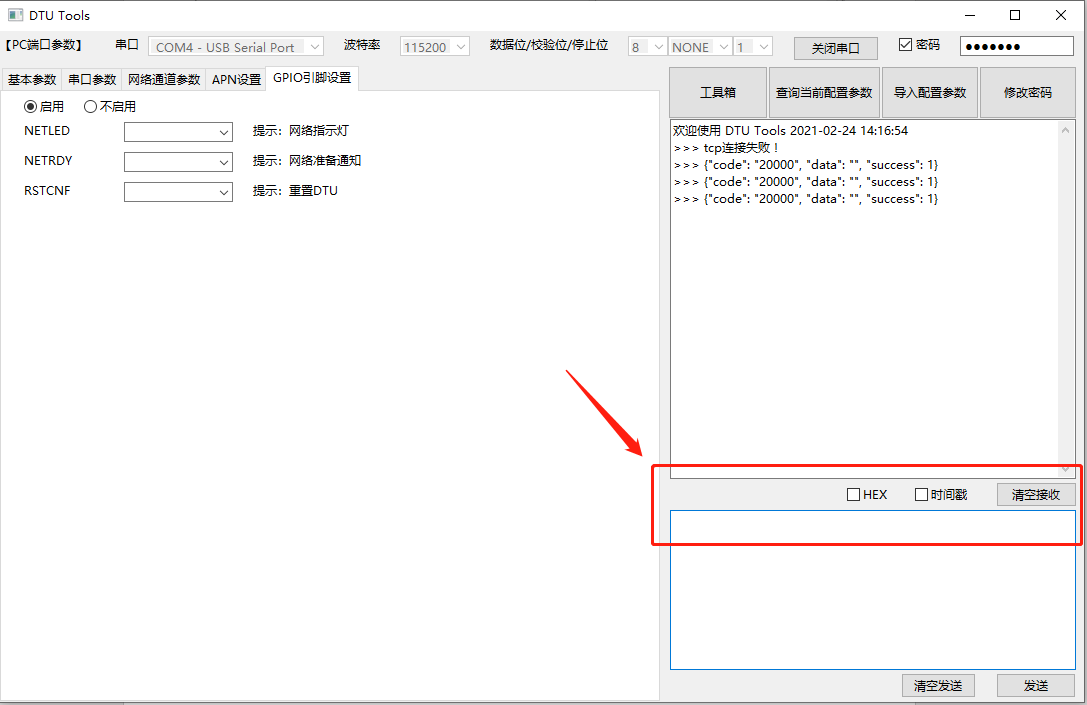

**示例：**查询IMEI号：

返回的数据: 【2021-11-24 20:35:39】 869537055499330

查询当前配置参数

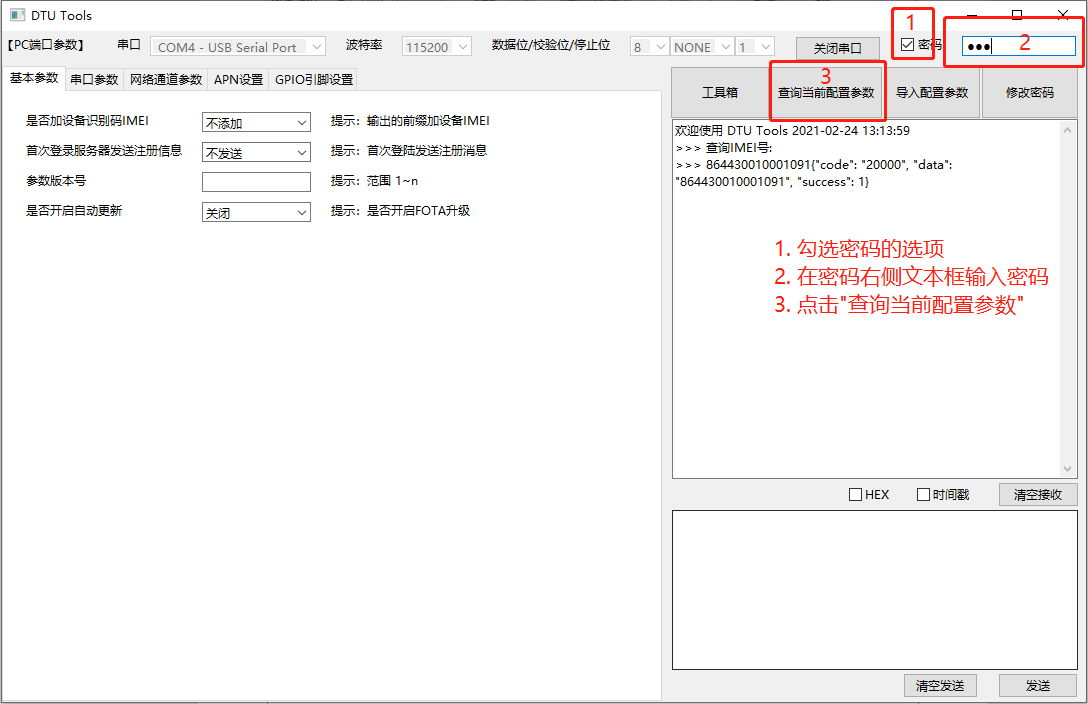

操作步骤如下图：

以上步骤操作完再点击查询当前配置参数

导入配置参数

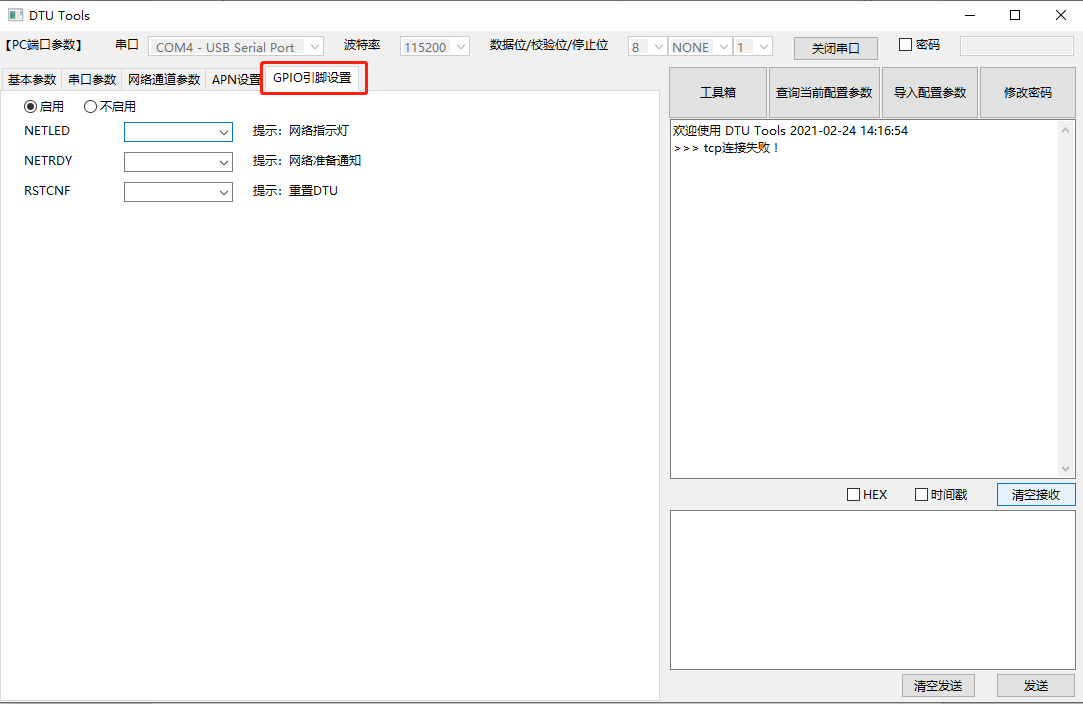

基本参数配置

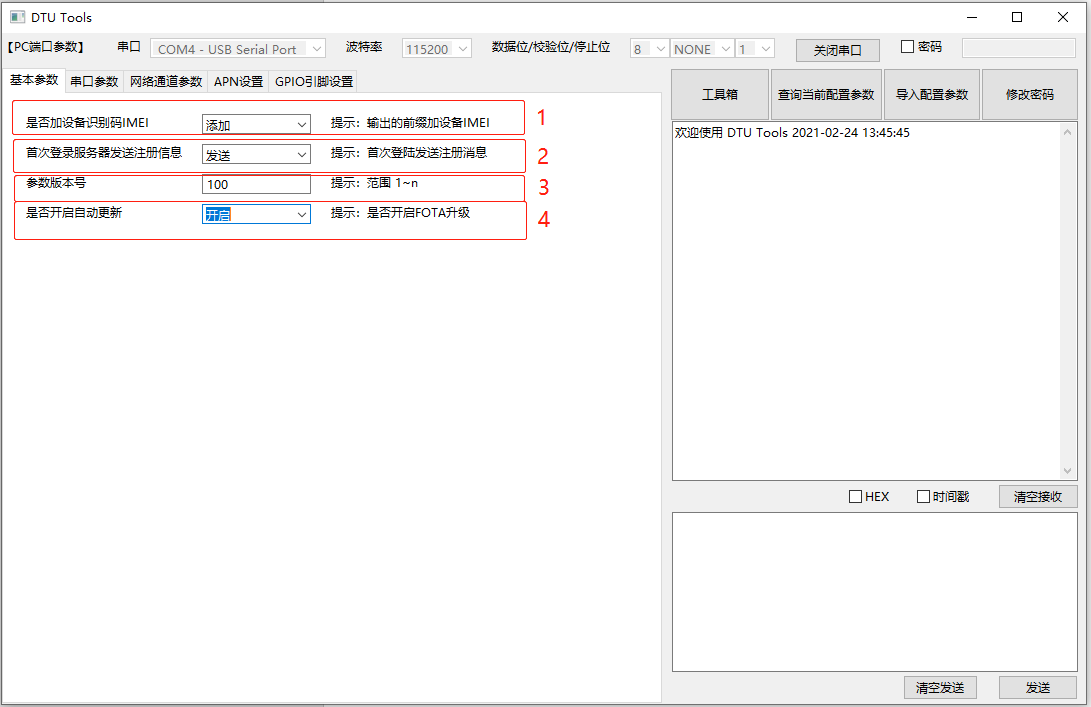

如上图的数字编号：

是否加设备识别码IMEI就是在返回的数据前面加IMEI号。

864430010001091{"code": "20000", "data": "864430010001091", "success": 1}

如果不加IMEI号码：

{"code": "20000", "data": "864430010001091", "success": 1}

首次登录服务器发送注册消息

开启之后会在成功登录tcp/udp服务器发送注册消息，默认发送的注册消息如下的格式所示：

{"csq": "25", "imei": "864430010001091", "iccid": "898600F21274F6605263", "ver":"100"}

如果在tcp/udp的配置参数中自定义了首次登录服务器发送的注册消息，则会发送用户自定义的。

具体tcp/udp的参数配置后面会有详细的介绍。

固件版本号

数值的范围是 > 0。

是否开启自动更新

打开自动更新会在DTU启动的时候去OTA Cloud查看是否有需要更新的固件包，如果有更新的任务就会下载固件包，校验固件包。校验通过开始更新，更新完毕会重启DTU固件。

建议：开启自动更新前可以根据需要手动备份之前的配置文件。暂时不支持自动备份的功能。

串口参数

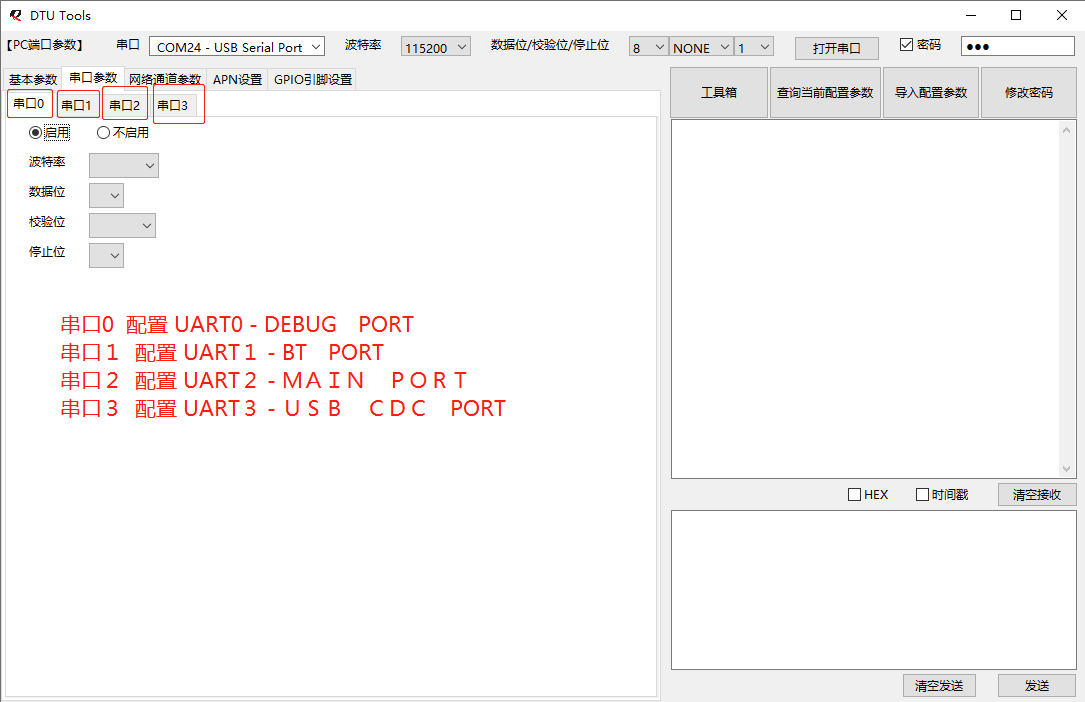

有三个串口参数配置，每个串口配置的参数有：波特率，数据位，校验位，停止位。

目前不支持串口参数的配置功能，此项配置功能后续上线。

网络参数配置

打开任意通道的"开启"按钮，则会将七个通道的数据导入到配置文件，由于其他的通道参数没有配置会导入空的配置参数到配置文件，因此点击"开启"按钮就需要按照需求将所以的通道配置参数都设置一下。

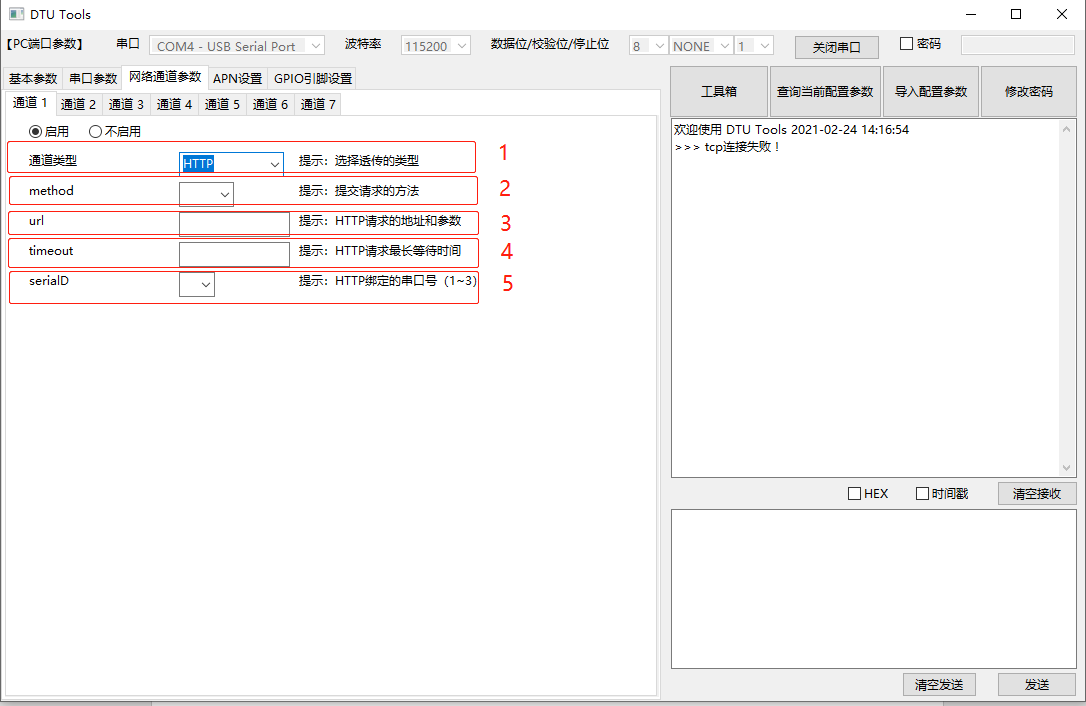

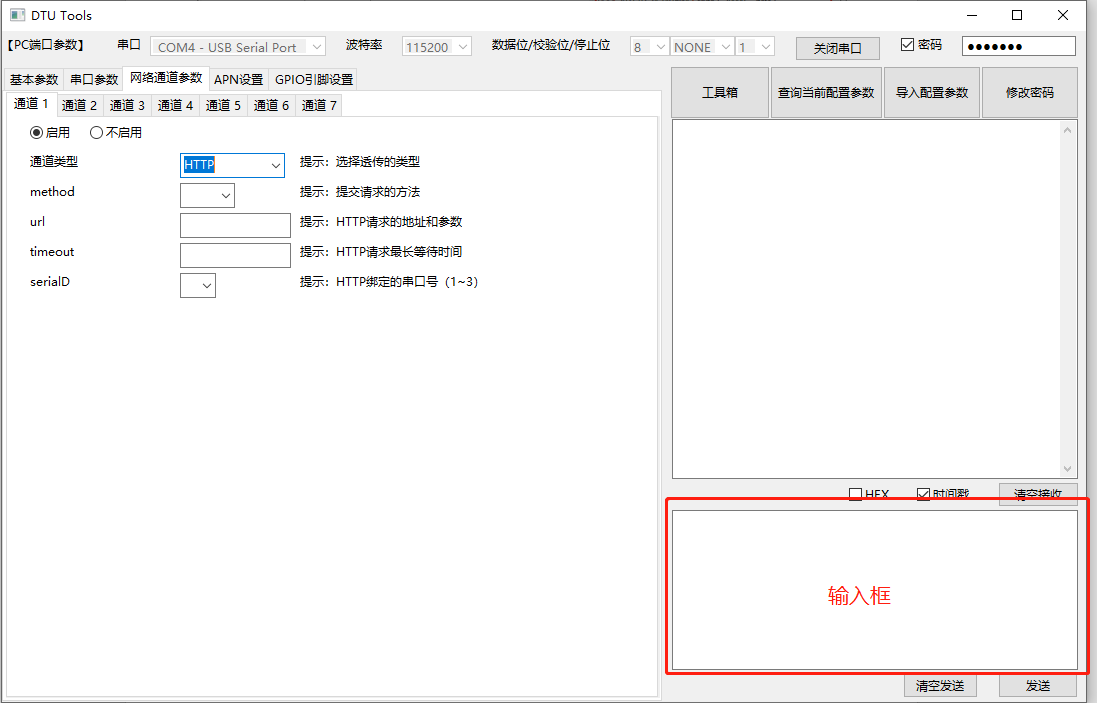

通道类型：HTTP

字段	type	Required	含义
method	Str	true	提交请求的方法
url	str	true	HTTP请求的地址和参数
data	json	false	post请求填写，get请求不填写
timeout	int	false	HTTP请求最长等待时间
serialD	int	true	HTTP绑定的串口号（1~2）

提示：其中serialD的绑定串口号的功能暂未上线，后期会和串口配置功能一同上线，下同。

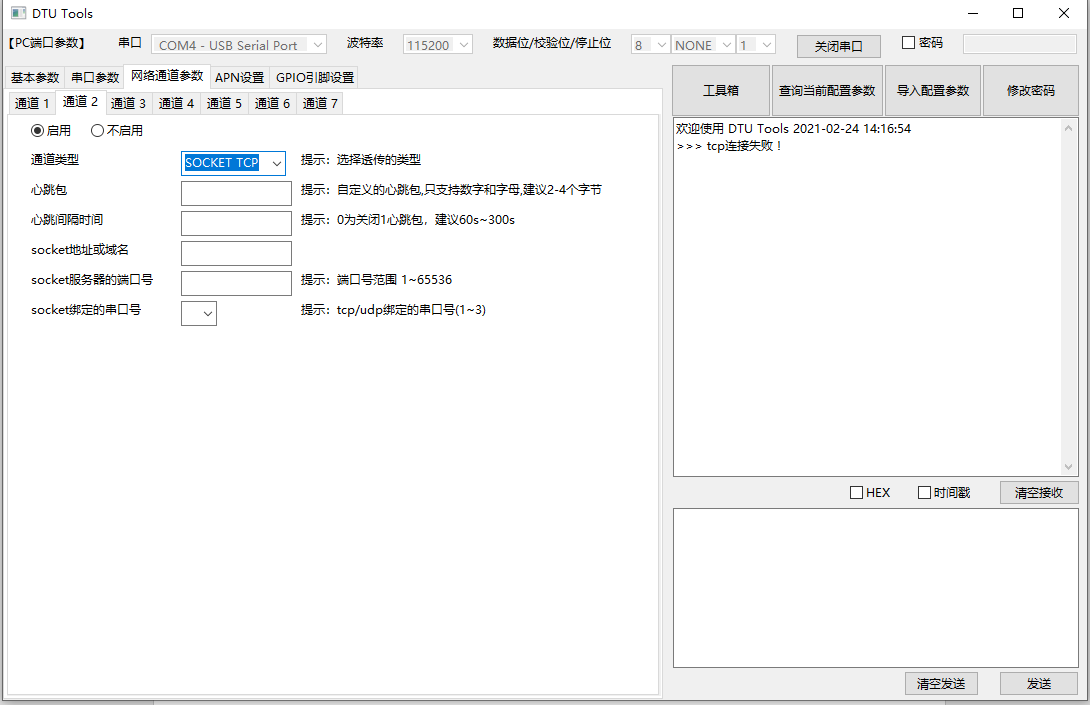

通道类型：SOCKET TCP/SOCKET UDP

上图中参数的对应含义：

字段	type	Required	含义
tcp	str	true	Socket的tcp协议标识
ping	str	false	用户自定义的心跳包,只支持数字和字母,建议2-4个字节可不填，默认"123"
time	int	true	0为关闭心跳包，建议60s-300s
url	str	true	socket的地址或域名
port	int	true	socket服务器的端口号
KeepAlive	int	false	链接超时最大时间单位秒,默认300秒
serialD	int	true	tcp/udp绑定的串口号(1~2)

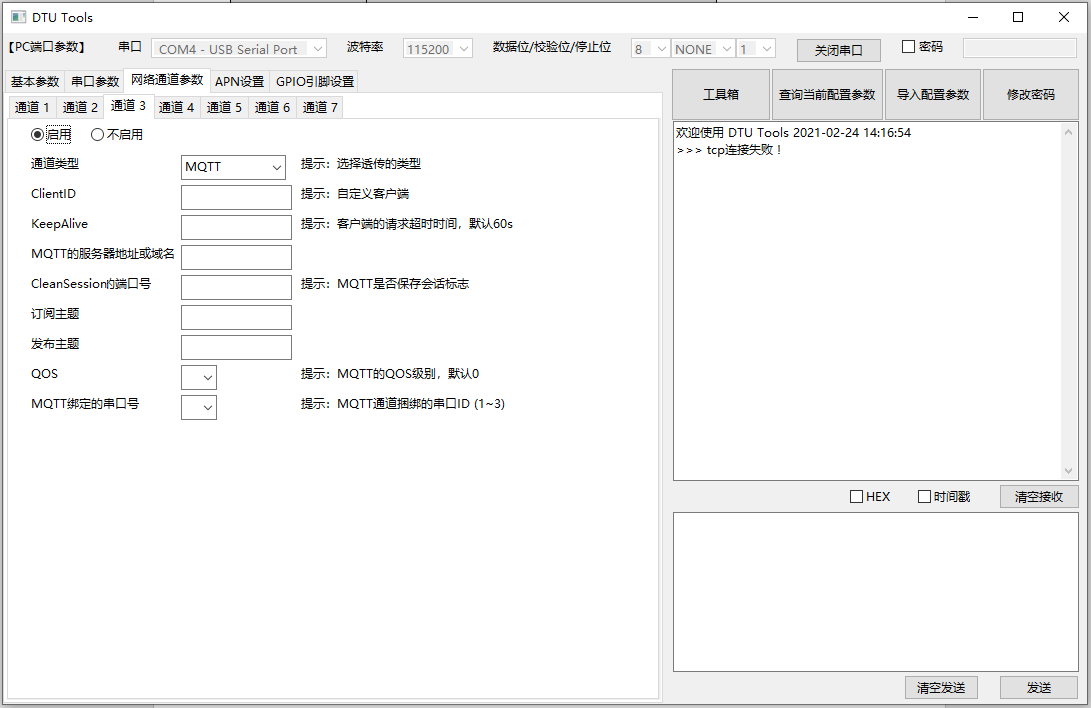

通道类型：MQTT

字段	type	Required	含义
clentID	int	true	自定义客户端ID
keepAlive	int	false	客户端的keepalive超时值。默认为60秒
address	str	true	MQTT的地址或域名
port	int	true	socket服务器的端口号
cleanSession	int	false	MQTT是否保存会话标志位,0持久会话,1离线自动销毁，默认为0
Sub	str	true	订阅主题
pub	str	true	发布主题
qos	int	true	MQTT的QOS级别,，默认0
retain	int	true	MQTT的publish参数retain，默认0
serialD	int	true	MQTT通道捆绑的串口ID (1~3)

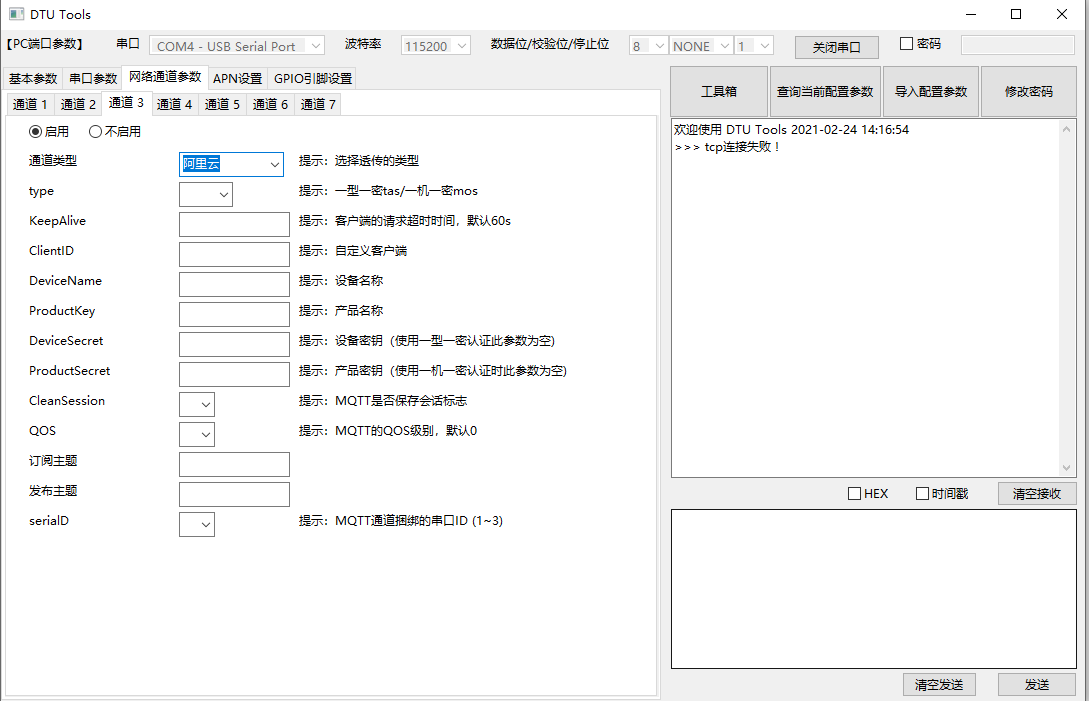

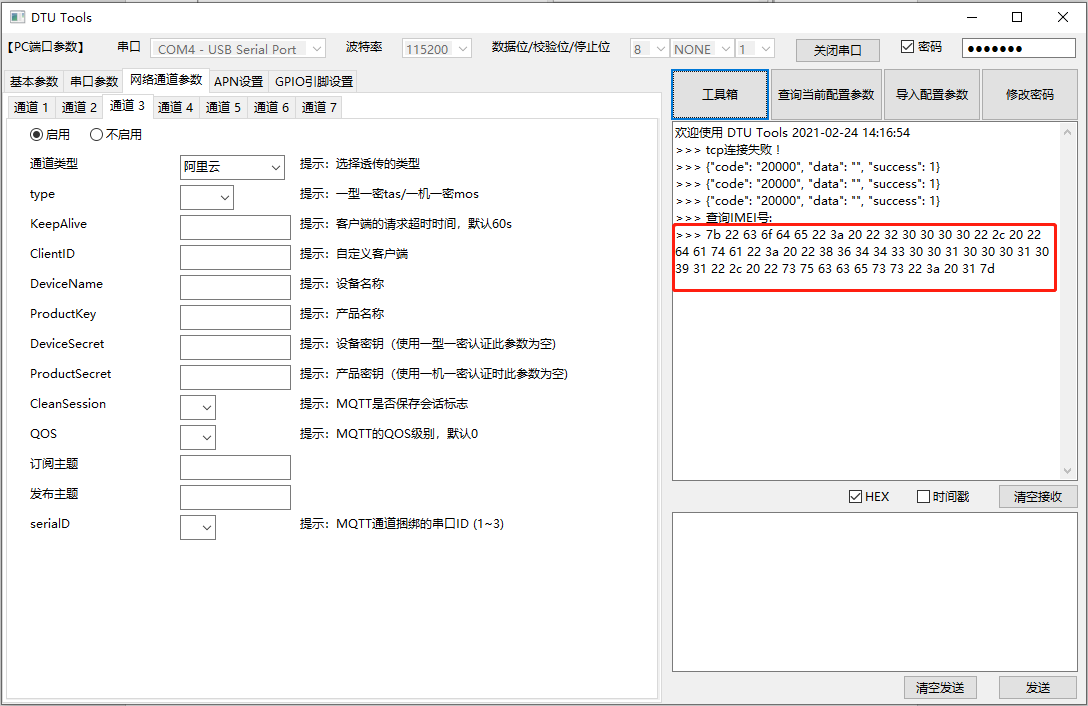

通道类型：阿里云/腾讯云

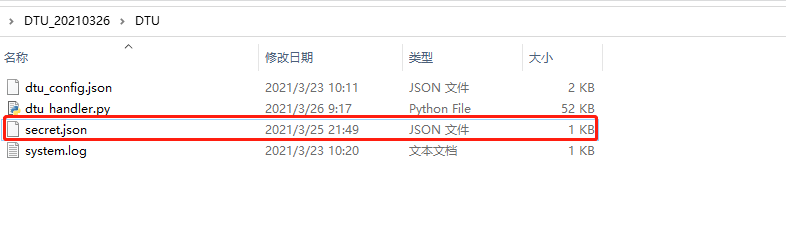

在进行阿里云和腾讯云的一型一密的时候，如果阿里云连接失败，需要手动创建secret.json,里面是设备名和设备密钥的json文件。具体可以参考"secret.json"文件

同理，如果腾讯云的一型一密连接失败，也需要手动创建tx_secret.json

字段	type	Required	含义
type	int	true	一型一密tas/一机一密mos
keepAlive	int	false	通信之间允许的最长时间段（以秒为单位）,默认为300，范围（60-1200）可不填
clientID	str	true	clientID ,自定义字符（不超过64）
Devicename	str	true	设备名称
ProductKey	str	true	产品密钥
DeviceSecret	str	false	设备密钥（使用一型一密认证此参数不填)
ProductSecret	str	false	产品密钥（使用一机一密认证时此参数不填)
cleanSession	int	false	MQTT 保存会话标志位( 0则客户端是持久客户端，当客户端断开连接时，订阅信息和排队消息将被保留, 1代理将在其断开连接时删除有关此客户端的所有信息 )默认为0
QOS	int	false	MQTT消息服务质量（默认0，可选择0或1）0：发送者只发送一次消息，不进行重试 1：发送者最少发送一次消息，确保消息到达Broker
subTopic	str	true	订阅主题
pubTopic	str	true	发布主题
serialD	int	true	MQTT通道捆绑的串口ID (1~3)
