DTU GUI工具使用说明
1.基本概述
本文档主要介绍DTU GUI工具的使用。
DTU GUI工具现阶段主要为客户开发调试使用，DTU GUI工具提供基础的查询与设置功能，以及模拟MCU测试和DTU模块数据收发，用户可使用USB to TTL模块连接PC与DTU。
DTU GUI基于wxPython开发，现阶段已编译的dtu_gui.exe仅支持Windows系统， 用户在Linux/macOS配置Python环境并安装wxPython lib后可直接运行dtu_gui.py或自行编译对应版本的exe程序。
2. 运行DTU GUI 工具
双击打开DTU GUI工具

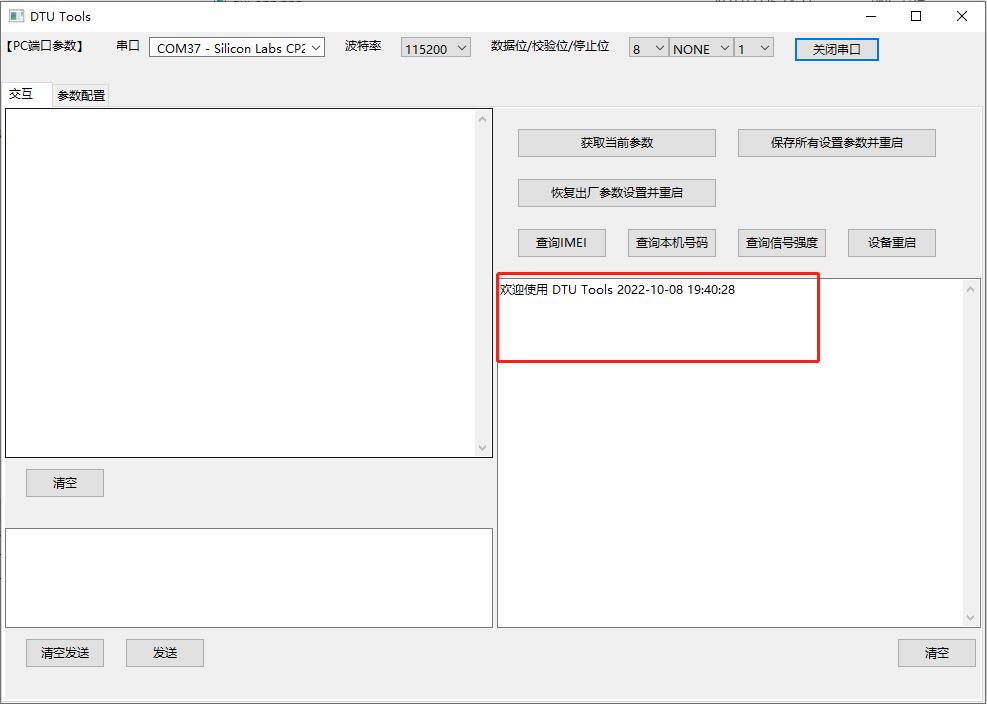

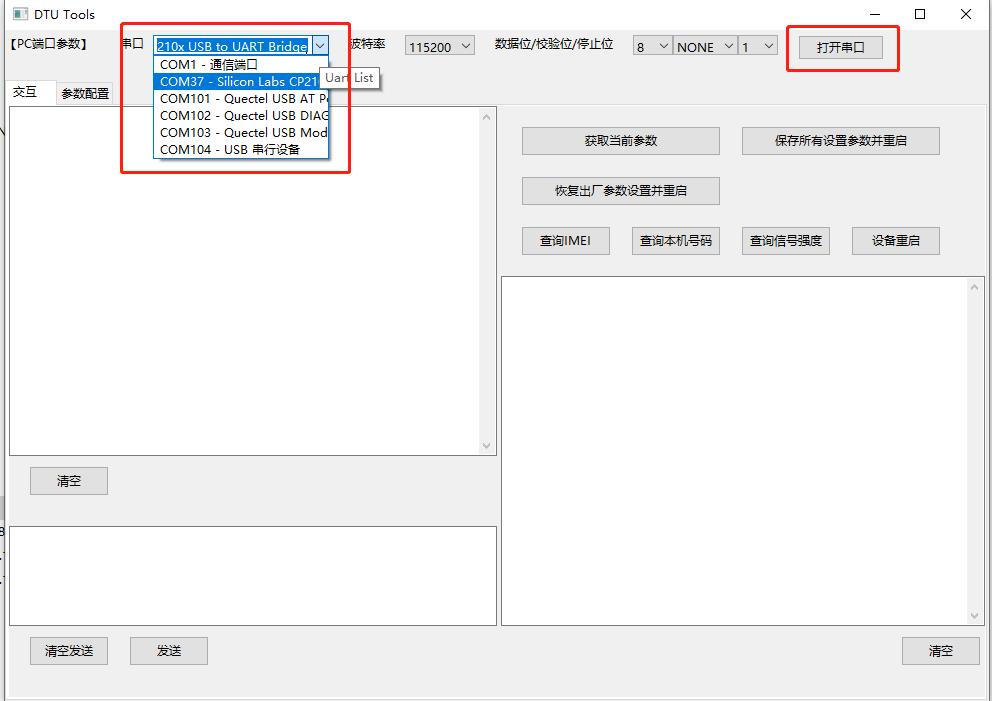

打开串口
3. DTU GUI 功能介绍
3.1 工具箱
目前工具箱的功能如下：
| 按键名 | 功能 |
|---|---|
| 获取当前参数 | 获取DTU当前配置参数，并跳转到参数配置界面中显示具体参数 |
| 保存所有设置参数并重启 | 将当前参数配置界面中配置参数写入DTU，并重启DTU |
| 恢复出厂参数设置并重启 | 删除所有配置参数，恢复出厂参数，并重启DTU |
| 查询IMEI号 | 获取DTU模组IMEI号 |
| 查询本机号码 | 获取DTU中SIM卡手机号码 |
| 查询信号强度 | 获取csq信号强度，信号强度值范围0 ~ 31，值越大表示信号强度越好 |
| 设备重启 | 重启DTU设备 |
3.1.1 查询IMEI号：

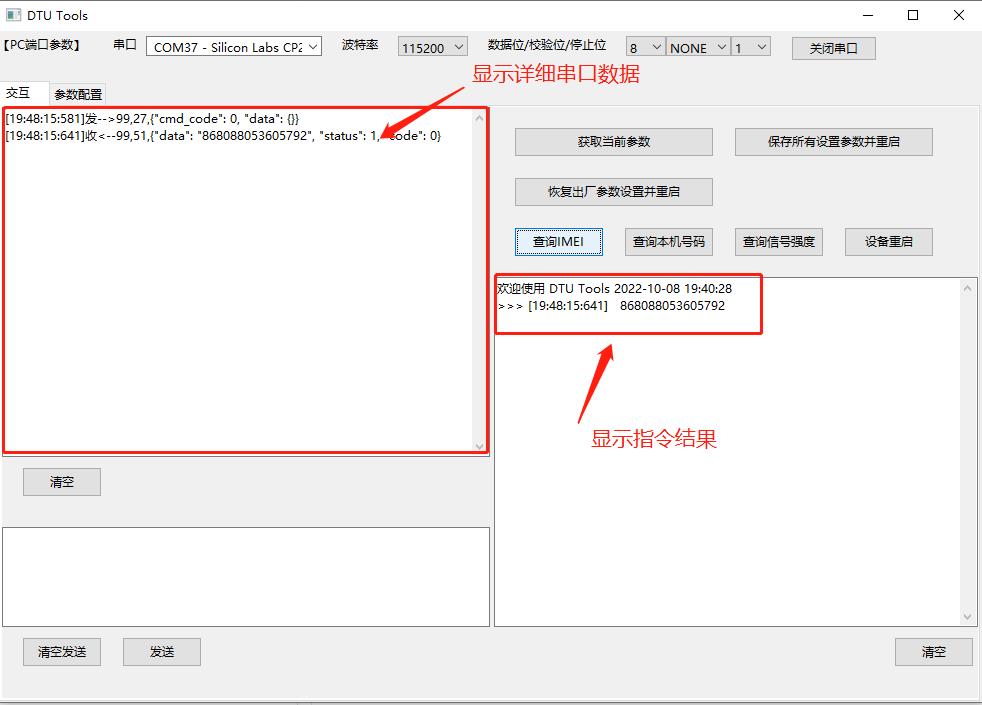

- 查询IMEI号：
在左侧串口数据显示框中以字符串格式显示出详细地串口数据，右侧命令消息框显示出查询获得的IMEI号。
3.1.1 获取DTU当前配置参数：

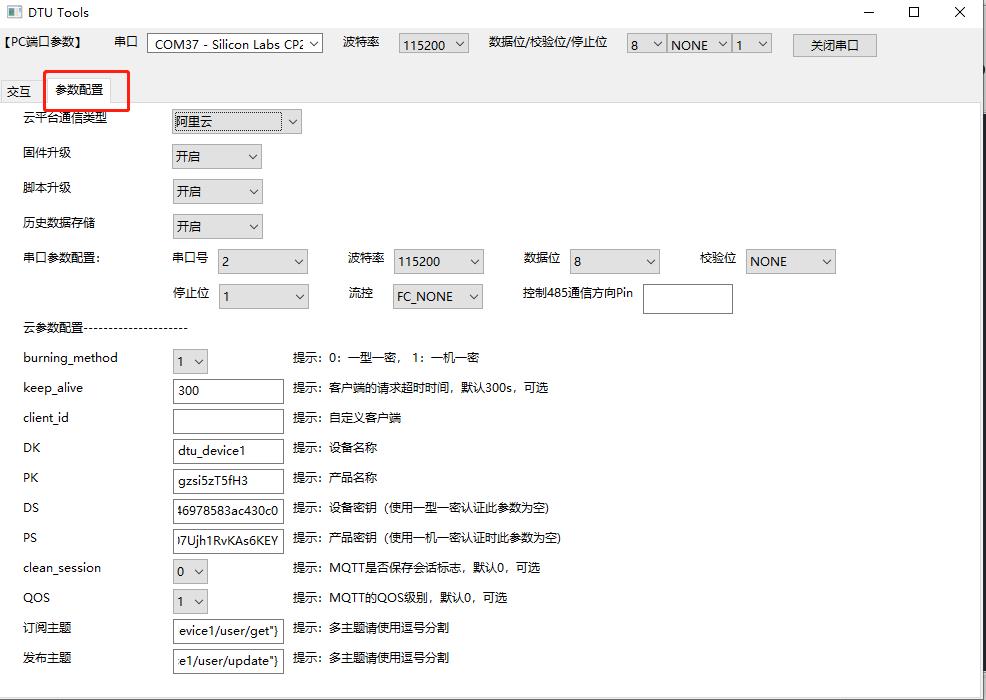

点击获取当前参数按钮后，立即跳到参数配置界面。

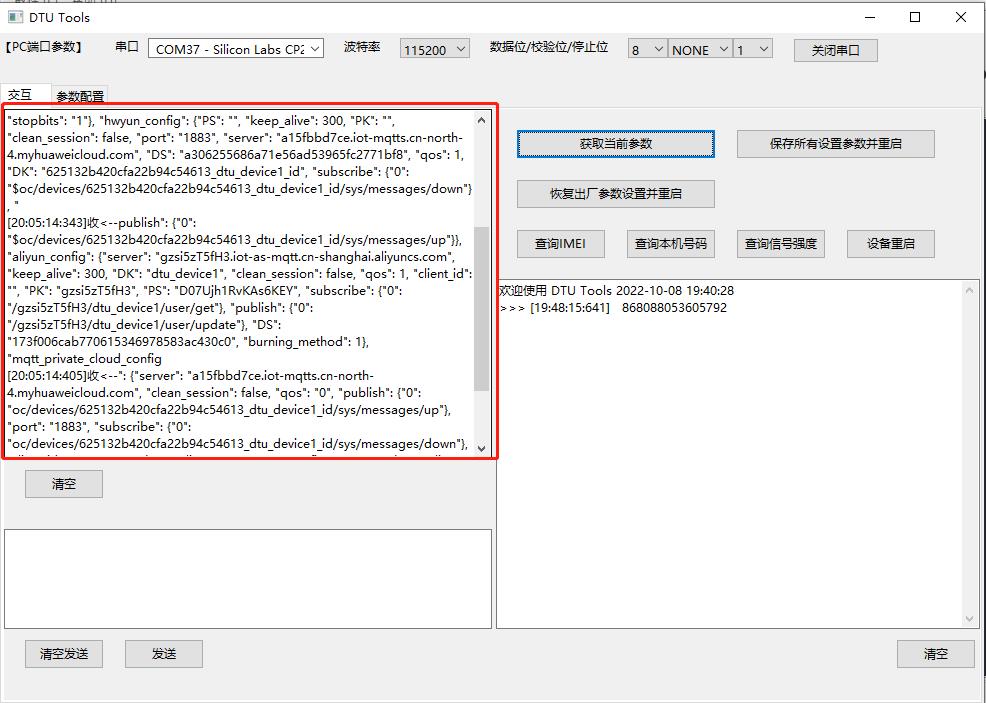

点击交互界面可以看到工具和DTU具体交互串口信息。
3.3 导入配置参数
读取当前配置参数后，进入参数配置界面，可以根据实际需求修改配置（也可以不读取，直接填写配置）。
3.3.1基本参数配置

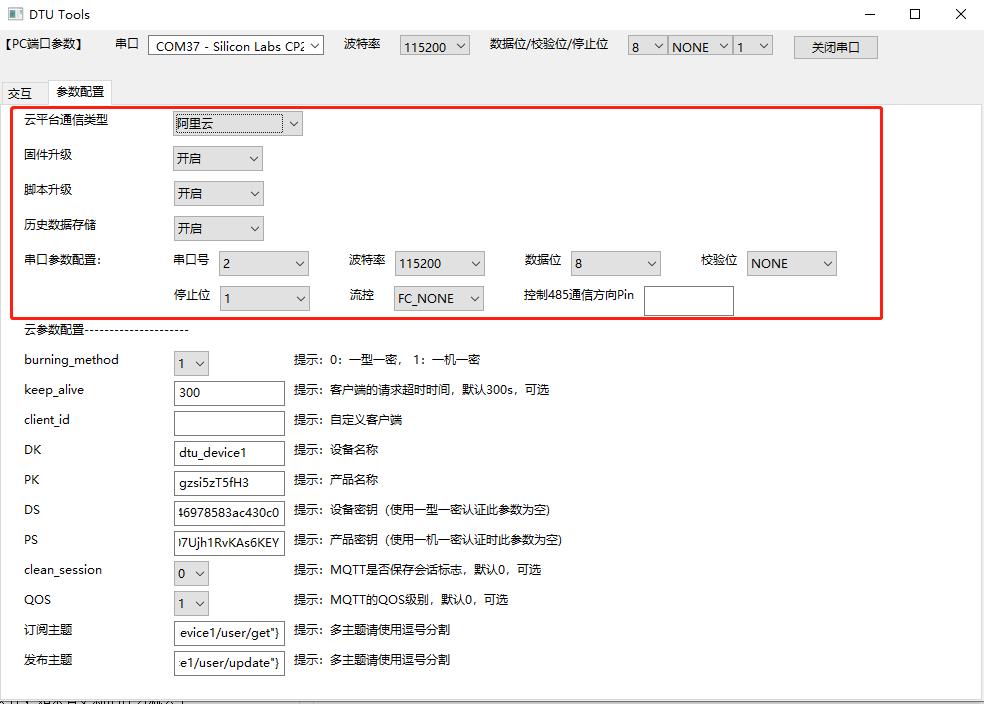

基本配置参数项如上图
| 参数名 | 含义 |
|---|---|
| 云平台通道类型 | 云平台选择，可选项：阿里云、腾讯云、华为云、移远云、TCP私有云、MQTT私有云 |
| 固件升级 | 是否开启固件OTA升级 |
| 脚本升级 | 是否开启项目脚本OTA升级 |
| 历史数据存储 | 当通信异常，DTU无法向云端发送数据时，将发送数据保存，待通信恢复正常后重新发送 |
| 串口号 | 外部MCU连接DTU串口号，可选项：0，1，2 |
| 波特率 | 串口波特率 |
| 数据位 | 奇偶校验 |
| 停止位 | 停止位长度，可选项：1，2 |
| 流控 | 硬件控制流，可选项：FC_NONE，FC_HW |
| 控制485通信方向Pin | 串口发送数据之前和之后进行拉高拉低指定GPIO，用来指示485通信的方向。如1、 2代表UART.GPIO1、UART.GPIO2。 |
3.3.2 云参数配置

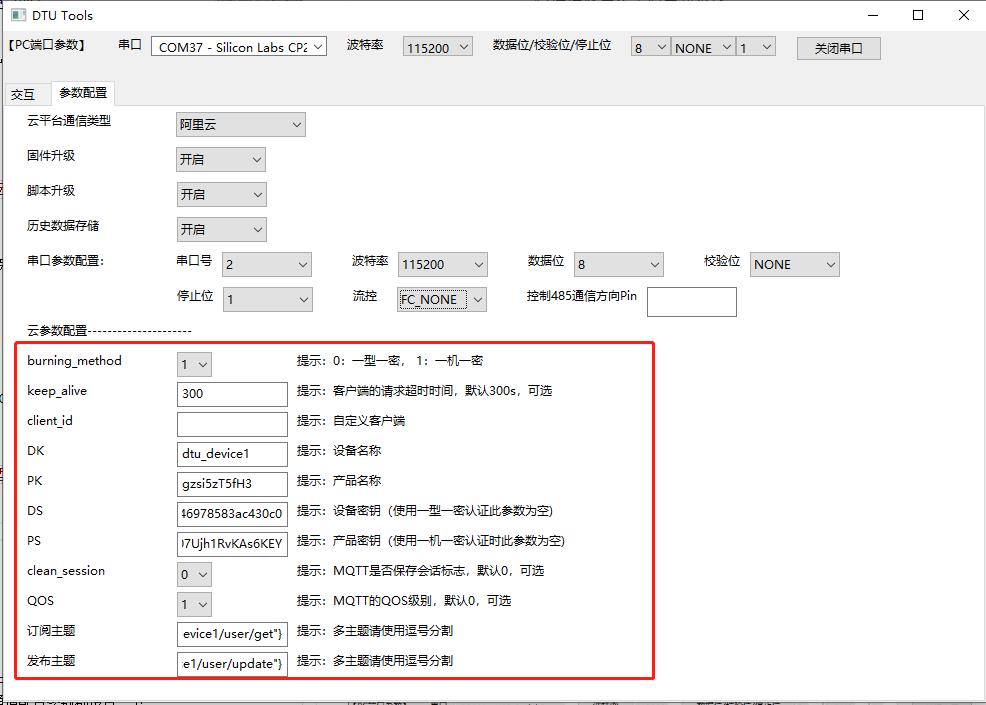

云参数配置项会根据基本云平台通信类型选择值变化。当云平台通信类型为阿里云时，云参数配置项如下：

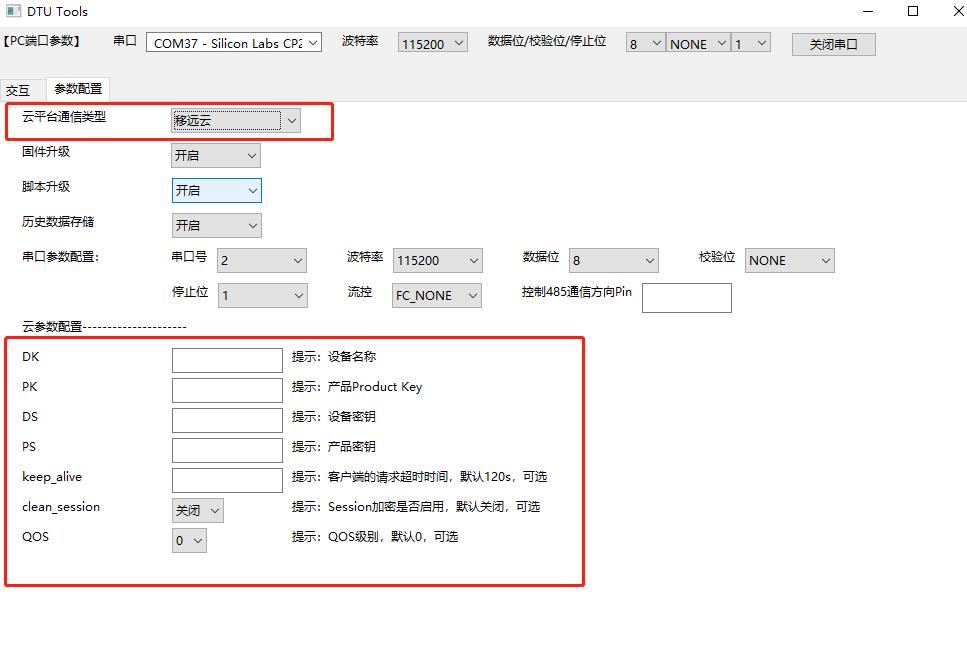

当云平台通信类型为移远云时，云参数配置项如下：

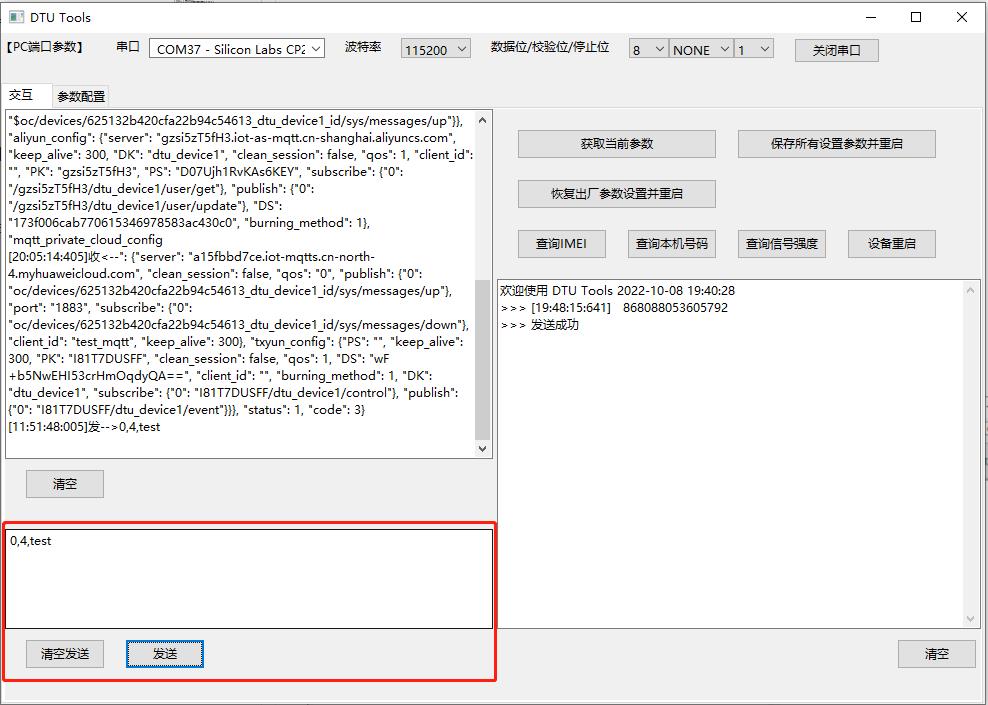

3.4 数据发送框的格式要求
数据发送的格式与MCU和DTU通信格式一致。针对和云端通信协议的不同，模块和外部设备（如MCU）通信协议也会不同。当模块和云端通信使用TCP协议时，由于TCP和串口都是数据流的形式，所以直接透传数据，不做任何处理；当模块和云端通信使用MQTT协议时，为了区分不同的数据帧，模块的串口对外协议采用简单的数据帧：
<topic_id>,<msg_len>,<msg_data>"。
注：移远云不支持Topic设置，<topic_id>统一为"0"
示例报文：
- 上行报文：
“1,6,abcedf”
- 下行报文：
“1,6,ijklmn”
模块和外部设备（MCU）上行报文和下行报文都是采用字符串格式，数据项之间采用,相隔。
